Inleiding tot geïntegreerde vriesdroogsystemen
Geïntegreerde vriesdroogsystemen, ook wel lyofilisatiesystemen genoemd, zijn geavanceerde apparatuur die is ontworpen om water uit producten te verwijderen door middel van sublimatie onder gecontroleerde lage temperatuur- en vacuümomstandigheden. Deze systemen worden veel gebruikt in de farmaceutische, biotechnologische en voedingsmiddelenindustrie om gevoelige producten zoals vaccins, enzymen, probiotica, gedroogd fruit en oploskoffie te conserveren. De integratie van alle vriesdroogfasen in een uniform systeem maakt automatisering, consistente productkwaliteit en naleving van wettelijke normen mogelijk. Sieno Vriesdroogtechnologie Research Institute (Jiangsu) Co., Ltd. loopt voorop bij de integratie van de vriesdroogwetenschap met de productie van intelligente apparatuur en biedt uitgebreide oplossingen, van de verwerking van grondstoffen tot de verpakking van eindproducten.
Componenten van een geïntegreerd vriesdroogsysteem
Een geïntegreerd vriesdroogsysteem combineert primaire, hulp- en besturingscomponenten in één enkel raamwerk om de efficiëntie en productkwaliteit te optimaliseren.
Primaire componenten

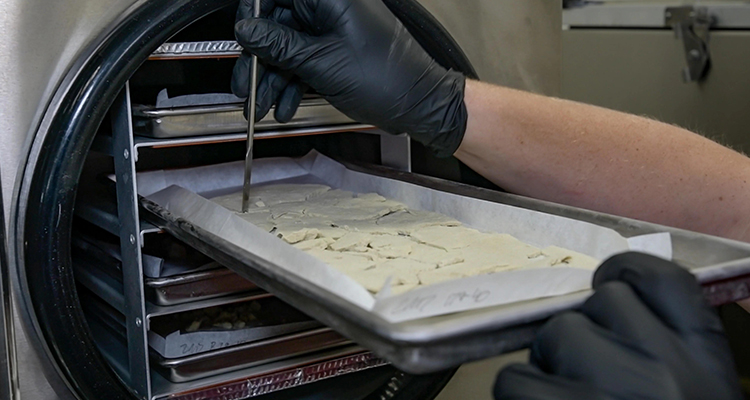

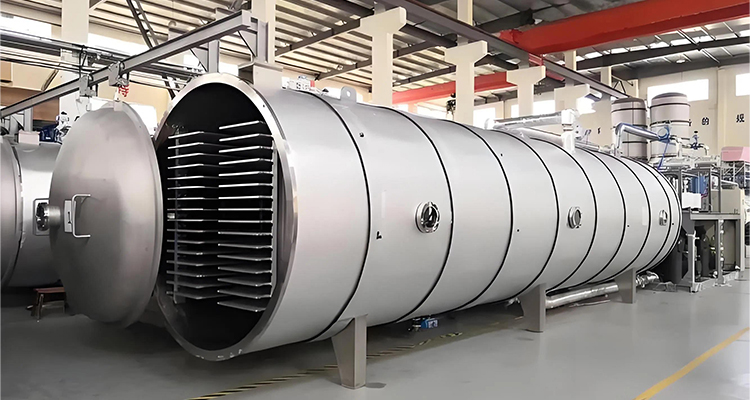

- Vriesdroger (lyofilisator): Beschikt over een geavanceerd kamerontwerp, hoogwaardige materialen, nauwkeurige stellingsystemen en temperatuurregeling om een uniforme droging te garanderen.
- Vacuümsysteem: Inclusief draaischuif-, scroll- of diffusiepompen, samen met vacuümmeters en nauwkeurige bedieningsmechanismen om lage drukomstandigheden te handhaven.
- Koelsysteem: Omvat compressoren, koelmiddelen en efficiënte koelmechanismen, die in staat zijn de vereiste temperatuurbereiken voor bevriezing en sublimatie te handhaven.
- Controlesysteem: Bevat PLC (Programmable Logic Controller), HMI (Human Machine Interface) en datalogging om het droogproces nauwkeurig te bewaken en te automatiseren.
Hulpcomponenten
- Geautomatiseerde laad- en lossystemen: Minimaliseer handmatige handelingen en verbeter de doorvoer.
- IJs condensor: Efficiënt ontwerp met ontdooimechanismen voor effectieve waterdampopvang.
- Stikstofzuiveringssysteem: Vermindert oxidatierisico's en handhaaft de productstabiliteit.
- Clean-in-Place (CIP)-systemen: Automatiseert de reiniging en zorgt voor een hygiënische werking.
Soorten geïntegreerde vriesdroogsystemen
Geïntegreerde vriesdroogsystemen kunnen worden geclassificeerd op basis van schaal, toepassing en configuratie. Het selecteren van het juiste type hangt af van het productievolume, de producteigenschappen en de operationele vereisten.
Gebaseerd op schaal
| Schaal | Beschrijving | Typische kenmerken |
|---|---|---|
| Laboratoriumschaal | Kleine eenheden ontworpen voor R&D, productontwikkeling en testen | Laag volume, flexibele trays, experimentele controle |
| Pilot-schaal | Tussensystemen die resultaten op laboratoriumschaal overbruggen naar volledige industriële productie | Middelgroot volume, verstelbare rekken, gegevensverzameling voor opschaling |
| Industriële schaal | Grote systemen ontworpen voor massaproductie | Hoge doorvoer, continu gebruik, robuuste automatisering |
Gebaseerd op toepassing
| Toepassing | Producten | Belangrijke overwegingen |
|---|---|---|
| Farmaceutisch | Vaccins, injectables, antibiotica, API's | Strikte steriliteit, nauwkeurige temperatuur- en vacuümcontrole |
| Biotechnologie | Enzymen, eiwitten, celculturen, probiotica | Behoud de biologische activiteit en levensvatbaarheid |
| Voedselverwerking | Gedroogd fruit, groenten, oploskoffie, thee, zuivelproducten | Smaak, kleur, behoud van voedingsstoffen, consistentie van de textuur |
Gebaseerd op configuratie
| Configuratie | Beschrijving | Voordelen |
|---|---|---|
| Geautomatiseerde versus handmatige systemen | Geautomatiseerde systemen verminderen handarbeid en menselijke fouten; handmatige systemen kunnen worden gebruikt voor kleinschalige of flexibele operaties | Automatisering zorgt voor consistentie; handleiding biedt flexibiliteit |
| Batch versus continue systemen | Batchsystemen verwerken één lading tegelijk; continue systemen maken een ononderbroken productie mogelijk voor toepassingen met grote volumes | Batch is veelzijdig; Continu maximaliseert de doorvoer |
Sieno Vriesdroogtechnologie Research Institute (Jiangsu) Co., Ltd. biedt geïntegreerde systemen voor al deze typen, waarbij intelligente besturing, modulair ontwerp en branchespecifieke aanpassingen worden gecombineerd om de prestaties en productkwaliteit te optimaliseren voor operaties op laboratorium-, pilot- en industriële schaal.
Voordelen van het gebruik van geïntegreerde vriesdroogsystemen
Geïntegreerde vriesdroogsystemen bieden verschillende voordelen, waaronder efficiëntie, kwaliteit, kostenbesparingen, compliance en duurzaamheid.
1. Verbeterde efficiëntie en doorvoer
Geïntegreerde systemen synchroniseren het invriezen, het primaire drogen, het secundaire drogen en het lossen onder één enkel bedieningsplatform, waardoor de cyclustijden en handmatige handelingen worden verkort.
| Parameter | Op zichzelf staande systemen | Geïntegreerde systemen |
|---|---|---|
| Cyclustijd per batch | 24–48 uur | 12–30 uur |
| Systeemuitval | 10–15% | <5% |
| Betrokkenheid van de operator | Hoog | Laag |
| Continuïteit van processen | Intermitterend | Continu |
Sieno Vriesdroogtechnologie Research Institute (Jiangsu) Co., Ltd. integreert op AI gebaseerde planning en voorspellende procescontrole om de doorvoer te optimaliseren en de schapverwarming en vacuümdiepte dynamisch aan te passen voor bewerkingen met grote volumes.
2. Verbeterde productkwaliteit en stabiliteit
| Parameter | Traditionele vriesdroger | Geïntegreerde vriesdroger (Sieno) |
|---|---|---|
| Uniformiteit van de temperatuur | ±2°C | ±0,5°C |
| Vochtuniformiteit | ±3% | ±1% |
| Bioactieve retentie | 80-85% | 95-98% |
| Rehydratatietijd van het product | 60–90 sec | 30–45 sec |
Sieno's adaptieve schaptemperatuurregeling en vacuümregeling behouden enzymen, probiotica en voedingsproducten, waardoor superieure kwaliteit wordt gegarandeerd.
3. Lagere bedrijfskosten
| Parameter | Conventionele opstelling | Geïntegreerd systeem (Sieno) |
|---|---|---|
| Energieverbruik per batch | 100–120 kWh | 70–85 kWh |
| Arbeidsvereiste | 3-4 operators | 1–2 operators |
| Onderhoudsfrequentie | Elke 2 weken | Elke 4–6 weken |
| Totale kostenreductie | — | 20-30% besparing |
De warmteterugwinning, het vacuüm met variabele snelheid en het intelligente energiebeheer van Sieno optimaliseren de bedrijfskosten en verbeteren de duurzaamheid.
4. Naleving van wettelijke normen
| Nalevingsparameter | Niet-geïntegreerde systemen | Geïntegreerde systemen (Sieno) |
|---|---|---|
| Nauwkeurigheid van gegevensregistratie | Handmatig/Gedeeltelijk | Volledig geautomatiseerd, 100% traceerbaar |
| Ondersteuning voor GMP-validatie | Beperkt | Compleet met documentatie |
| Klaar voor audits | Vereist handmatige voorbereiding | Realtime digitale rapporten |
| CIP/SIP-naleving | Handmatig | Volledig geautomatiseerd en gevalideerd |
Sieno ontwerpt systemen met ingebouwde documentatie, audittrails en geautomatiseerde CIP/SIP die volledige naleving van GMP en FDA garanderen.
5. Duurzaamheid en milieuvoordelen
| Indicator | Conventionele systemen | Geïntegreerde systemen (Sieno) |
|---|---|---|
| Energie-efficiëntieverhouding (EER) | 2,0–2,5 | 3,0–3,8 |
| Waterverbruik per reinigingscyclus | 300–500 liter | 150–250 liter |
| CO₂-uitstootreductie | — | Tot 25% minder |
| Type koelmiddel | Legacy R-serie | Eco-compatibel (laag GWP) |
Sieno integreert warmteterugwinning, slim ontdooibeheer en milieuvriendelijke koelmiddelen voor een duurzame werking.
Factoren waarmee u rekening moet houden bij het kiezen van een geïntegreerd vriesdroogsysteem
Het kiezen van het juiste geïntegreerde vriesdroogsysteem is van cruciaal belang voor efficiëntie, productkwaliteit en compliance. Belangrijke factoren zijn onder meer productvereisten, doorvoer, budget, leveranciersondersteuning, naleving van regelgeving en automatisering.
1. Productvereisten
Houd rekening met thermische gevoeligheid, vochtgehalte, deeltjesgrootte en zuurstofgevoeligheid.
| Producttype | Vriestemperatuur | Primaire droogdruk | Resterend vochtdoel |
|---|---|---|---|
| Warmtegevoelige eiwitten/enzymen | −50°C tot −55°C | 0,05-0,1 mbar | <2% |
| Probiotica / levende culturen | −45°C tot −50°C | 0,05-0,2 mbar | <3% |
| Gedroogd fruit / thee / koffie | −40°C tot −50°C | 0,1-0,5 mbar | 1-3% |
Sieno voert gedetailleerde productanalyses uit en past nauwkeurige schaptemperatuur- en vacuümcontroles toe om de kwaliteit te behouden.
2. Capaciteits- en doorvoerbehoeften
| Metrisch | Proefschaal | Industriële schaal |
|---|---|---|
| Plankgedeelte | 1-5 m² | 10-50 m² |
| Conden ``` ser ijscapaciteit | 20-80 kg | 200-1000kg |
| Aantal cycli per week | 5-10 | 20-50 |
| Opbrengst per week | 100-500kg | 1-10 ton |
Sieno biedt modulaire pilot- en industriële oplossingen om efficiënt aan de doorvoervereisten te voldoen.
3. Budget en totale eigendomskosten
| Kostenelement | Laager-Cost Setup | Geïntegreerde installatie met hoge automatisering |
|---|---|---|
| Kapitaalinvestering | Laager upfront cost | Hooger due to automation, CIP/SIP, advanced control |
| Energieverbruik per batch | Hooger | Laager, energy recovery optimized |
| Arbeidsvereiste | Hoog | Verlaagd |
| Onderhoudsfrequentie | Regelmatig handmatig onderhoud | Preventief en voorspellend gepland |
Siena’s waardepropositie
Sieno Freeze-drying Technology Research Institute (Jiangsu) Co., Ltd. investeert in geïntegreerde systeemfuncties die in eerste instantie wellicht meer kosten (automatisch laden, CIP, nauwkeurige koeling en vacuümregeling), maar de kosten op de lange termijn aanzienlijk verlagen. Hun intelligente energiebeheer, voorspellende diagnostiek en modulair ontwerp helpen klanten de energierekeningen te verlagen, de stilstandtijd voor onderhoud te verminderen en een sneller rendement op hun investering te behalen. De systemen van Sieno zijn ontworpen om de initiële kosten in evenwicht te brengen met efficiëntie en duurzaamheid op de lange termijn.
4. Reputatie, ondersteuning en after-sales service van de leverancier
Een integrated freeze drying system is a complex investment; supplier capability, support, and reliability are crucial.
Ondersteunende aspecten om te evalueren
- Expertise in vriesdroogwetenschap en regeltechniek
- Mogelijkheid om oplossingen aan te passen voor uw producttypes

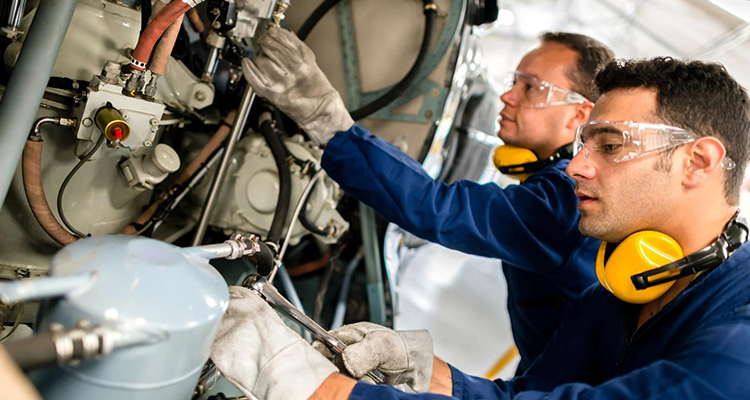

- Beschikbaarheid van technische service, reserveonderdelen, preventief onderhoud
- Ondersteuning voor validatie, wettelijke documentatie, training van operators
Parametervergelijking
| Ondersteuningsstatistiek | Typische kleine verkoper | Hoog-Reputation Specialized Provider (like Sieno) |
| Aanpassing van droogcycli | Beperkt | Hoog – tailored per product, collaborative R&D |
| Reactietijd voor technische ondersteuning | Langzaam / variabel | Snelle, specifieke diagnose, eventueel op afstand |
| Beschikbaarheid van reserveonderdelen | Kan beperkt zijn | Direct beschikbare, gestandaardiseerde modules |
| Validatie / regelgevende ondersteuning | Basis | Uitgebreid – inclusief documentatie en compliance-ondersteuning |
5. Naleving van regelgeving
Afhankelijk van uw branche (farmaceutica, voeding, biotechnologie) moet u ervoor zorgen dat uw systeem voldoet aan de relevante regelgeving en normen.
Relevante regelgevingsaspecten
- Goede productiepraktijken (GMP)
- FDA/EMA-regelgeving voor farmaceutische en biologische producten
- Voedselveiligheidsnormen (HACCP, ISO enz.)
- Gegevensintegriteit (21 CFR Part 11, datalogging, audit trails)
- Hygiënenormen (clean-in-place, steriel ontwerp, zuivering van spoelgassen)
Parametervergelijking
| Nalevingsfunctie | Minimaal systeem | Volledig compatibel geïntegreerd systeem |
| Steriliteit / Netheid | Basis; manual cleaning, open chamber | CIP / SIP, HEPA-filtratie, geïsoleerde belasting |
| Datalogging/traceerbaarheid | Handmatig or semi-automated logs | Geautomatiseerde, digitale, fraudebestendige logboeken met audittrail |
| Documentatie voor validatie | Vereist, maar kan algemeen zijn | Gedetailleerd, productspecifiek, inclusief IQ/OQ/PQ |
| Gebruik van spoelgas (bijv. stikstof) | Optioneel / beperkt | Geïntegreerd, zeer zuiver, programmeerbaar |
6. Technologie- en automatiseringsfuncties
De mate van automatisering, controle en ‘slimme’ technologie kan een aanzienlijke invloed hebben op de prestaties, consistentie en bedieningsgemak.
Functies waarnaar u moet zoeken
-
Programmeerbare recepten voor verschillende producten
-
HMI met procesvisualisatie en bewaking op afstand
-
Voorspellend onderhoud/alarmen
-
Adaptieve algoritmen voor temperatuur, druk en schapverwarming op basis van realtime gegevens
Parametervergelijking
| Functie | Basissystemen | Geavanceerde geïntegreerde systemen (Sieno-niveau) |
|---|---|---|
| Receptcontrole | Handmatig or few presets | Uitgebreide productbibliotheken, door de gebruiker aanpasbaar |
| Bewaking op afstand | Zeldzaam of basic | Volledige toegang op afstand, dashboards, waarschuwingen |
| Voorspellend onderhoud | Reactieve reparaties | Gepland en voorspellend, op analyses gebaseerd |
| Adaptieve controle | Vaste profielen | Real-time aanpassingen (temperatuur, vacuüm, plankverwarming) |
